PU1000(W)底面合一水性漆是由二級分散體羥基丙烯酸乳液、親水異氰酸酯、附著力促進劑和顏填料組成，該漆是一種水性聚氨酯防腐漆，在工業(yè)涂裝中應用廣泛。
特性及用途/Features and uses
該底面合一水性漆附著力優(yōu)良，用于不銹鋼、鋁合金、鋁板及鍍鋅鋼表面涂裝，保證漆膜不脫落，涂層耐候性強、保色保光、耐鹽霧性好、屏蔽性高，具有底漆和面漆的雙重特性。
PU1000(W)輕金屬底面合一水性漆
強附著力底面合一型防護漆
輕金屬、有色金屬、黑色金屬水性涂裝
PU1000(W)底面合一水性漆具有優(yōu)良的性能，用于各類金屬表面涂裝，附著力強，防護性好，耐鹽霧達到1000小時以上，耐候性優(yōu)良，涂層致密，屏蔽性強
耐候優(yōu)良 |
光澤度高 |
附著力強 |
裝飾性優(yōu) |
水性環(huán)保 |
底面合一 |
耐鹽霧強 |
耐腐蝕好 |
檢測報告，品質保障

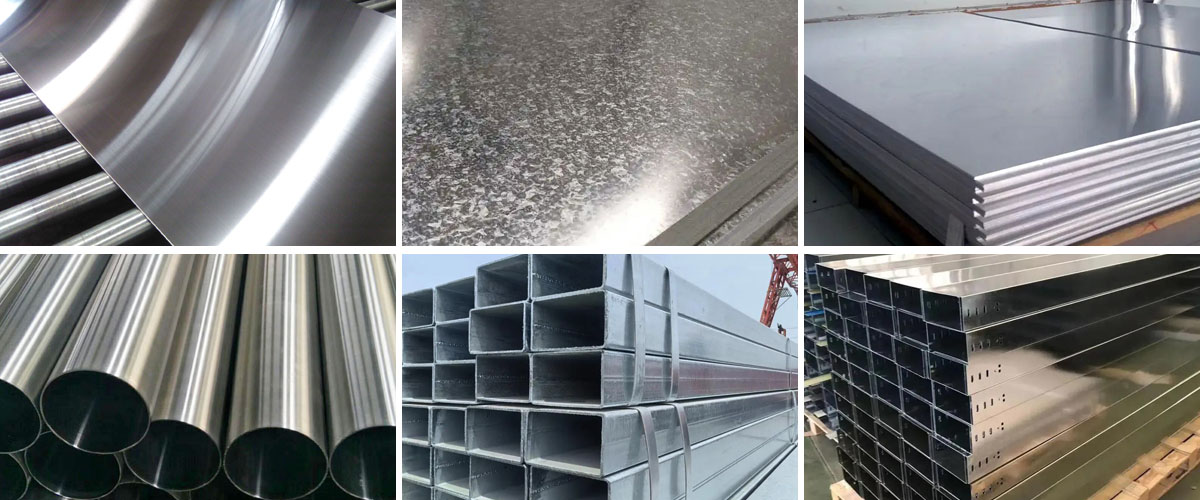

不銹鋼、鋁合金、鋁板、鍍鋅板等涂裝
該水性漆涂裝于不銹鋼、鋁合金、鋁板、鍍鋅板、碳鋼、鑄鐵等材質，特別適合光滑輕金屬表面防護
嚴格把控涂裝工藝，保質保量完成施工
主漆與固化劑按照規(guī)定的配比混合，加入專用稀釋劑，使用動力工具或手動工具充分攪拌均勻，根據施工要求涂裝施工，達到規(guī)定的漆膜厚度
施工方法：可采用噴涂、刷涂、輥涂方法
項目 | 高壓無氣噴涂 | 有氣噴涂 | 手工涂刷、輥涂 |
稀釋比率 | 5~15% | 15~20% | 5~15% |
噴孔 | 0.43~0.53mm | —— | —— |
噴出壓力 | 10~15MPa | —— | —— |
涂裝間隔：每道涂層的施工需要保持一定的涂裝間隔，使漆膜達到良好的狀態(tài)
溫度 | 5℃ | 20℃ | 30℃ |
濕度 | 45%-65% | 45%-65% | 45%-65% |
指觸干燥 | 1hrs | 45mins | 25mins |
半硬干燥 | 5hrs | 4hrs | 3hrs |
最小涂裝間隔 | 48hrs | 24hrs | 24hrs |
最大涂裝間隔 | 7days | 7days | 7days |
混合使用期：混合好的漆料應在規(guī)定的時間內用完，避免漆料發(fā)生凝固無法施工
| 溫度 | 10℃ | 20℃ | 30℃ |
| 適用期 | 4hrs | 3hrs | 2hrs |
做好基材表面處理是涂裝的重要前提

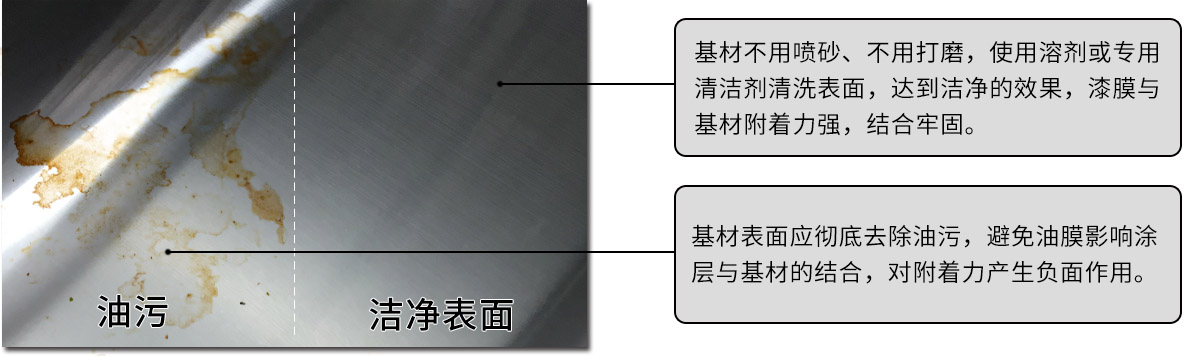

1、金屬表面無需噴砂、不用打磨，節(jié)省了磨料的使用，省時省力
2、使用溶劑擦拭金屬表面，主要去除油污油脂，避免油膜影響油漆與基材的結合
3、如果基材已經銹蝕，需要將銹跡等去除
配套體系，精準用漆
選用合理的配套涂裝體系，更能適應當前工況和環(huán)境，起到更好的防腐作用，通過分析腐蝕介質、環(huán)境類型、施工工藝等因素，綜合設計涂裝方案
PU1000(W)底面合一水性漆常用的配套體系，防腐保護和外觀裝飾，可供涂裝參考：
PU1000(W)底面合一水性漆，涂裝1-2道，達到規(guī)定的漆膜厚度
PU1000(W)底面合一水性漆參數
項目參數 | 性能指標 |
顏色 | 各色 |
體積固體份 | 53% |
比重 | 1.28kg/L |
光澤 | 85° |
涂裝膜厚 | 干膜40~60μm/道，濕膜80~120μm/道 |
包裝規(guī)格 | 主漆20kg/桶，固化劑4kg/桶 |
混合配比 | 5:1 |
稀釋劑 | 去離子水 |
理論涂布率 | 0.12kg/m2/50μm 實際涂布率與表面處理、外界環(huán)境、施工方法等多種因素有關 |
施工溫度 | 5℃~40℃ |
儲存條件 | 干燥陰涼環(huán)境，保持溫度在5~50℃，遠離火源和熱源，包裝保持封閉 |
儲存期 | 6個月（25℃） |
* 本數據根據國家標準規(guī)范要求進行檢測
* 本產品說明所提供信息均為目前我方所掌握最全面正確的資料，鑒于產品使用條件非我方所能控制，此中信息不含擔保，即僅在選取產品上對買方負責。由于我公司產品及生產工藝的不斷發(fā)展，本說明書的內容也會隨時進行更改，此中所有信息均以我方確認為主。
